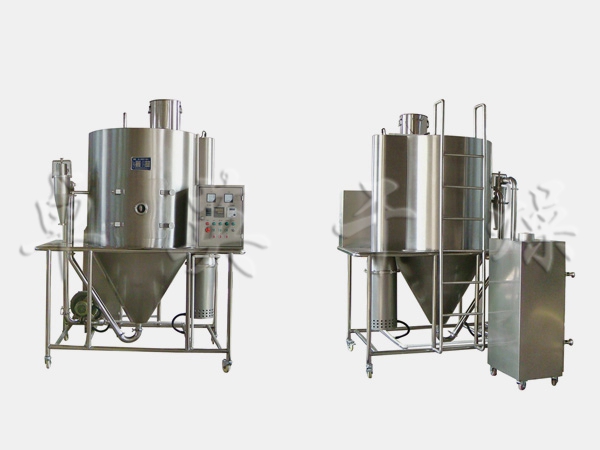

PL-1000型實驗用噴霧造粒機
PL-1000型實驗用噴霧造粒機
詳細說明
一、設備概述與工作原理
本機為實驗室噴霧造粒干燥設備，為農藥DF開發配方研制，供用戶在實驗室將研磨好的懸浮液直接噴霧干燥并制成固體小顆粒的小試設備。將事先按配方配制好的混合物加水研磨至所需細度，通過供料蠕動泵均勻連續的送至噴霧造粒機塔頂?shù)母咚凫F化器內（該霧化器為非標訂制型，用于噴霧造粒），通過霧化器內高速旋轉的離心甩盤將物料霧化為細小的霧滴，然后與經過電加熱器加熱后的熱風充分混合，達到瞬間干燥的目的。干燥后的粒狀固體物料經由干燥塔進入旋風分離器并被收料瓶捕集下來，尾氣與少量的細粉則通過引風機進入濾筒除塵器內，經除塵器過濾后的潔凈尾風則排入大氣中。該機加熱方式采用電加熱器，功率為9KW，通過可控硅控制，可根據用戶需要調控干燥的進風溫度，調溫范圍為：50~250℃。供料蠕動泵與高速離心霧化器均為無級變頻調速，霧化器的最高轉速可達24000r/min，帶有循環水冷卻裝置。收料采用高效旋風分離器，底部用玻璃瓶收料，可觀察性強。設備所有管道與旋風均為快裝式，方便用戶做完一次實驗后清洗設備，以免不同品種間產生交叉污染。設備內外表面均為SUS304不銹鋼制作并拋光處理，外形美觀，控制系統采用PLC可編程觸摸屏控制，操作方便快捷，簡單易控。
二、設備主要特點
1.該機采用離心式霧化器、轉速可調，霧化盤結構為定制型，可以制成小顆粒，并且干燥后形成空心狀態，干燥時間與大生產的狀態基本一致，因此配方的模擬參考性比較可靠，與大生產吻合度高。
2.熱源為電加熱，裝機9kw,采用可控硅控制，使用溫度范圍為50~250℃可調，溫度波動范圍±1℃,運行較穩定。
3.設備的管道與旋分分離器等均采用快裝結構，接料瓶采用玻璃瓶，清洗安裝方便，只需一人就能順利完成實驗并清洗設備。
4.設備帶有尾氣濾筒式除塵器，可避免粉塵排放對環境和人體產生影響。
5.控制系統采用PLC可編程觸摸屏控制，操作方便快捷，簡單易控。
6.設備采用全不銹鋼制作，整機制作并帶有移動輪子，外形美觀精致，移動方便。
注：設備外形尺寸：長2000*寬1300（不含濾筒除塵器）*高2300（不含扶梯），廠房高度不得低于3米。
